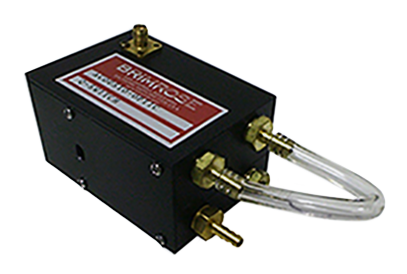

Free Space Acousto-Optic Q-Switches
The Brimrose free space Q-switches are designed for the highest conversion efficiency of RF energy into acoustic energy by attaching the transducer to the crystal with an advanced vacuum metallized process
WhatsappOverview
Brimrose offers the most complete line of Acousto-Optic Q-switching systems for industrial and laboratory applications. The Brimrose free space Q-switches are designed for the highest conversion efficiency of RF energy into acoustic energy by attaching the transducer to the crystal with an advanced vacuum metallized process.

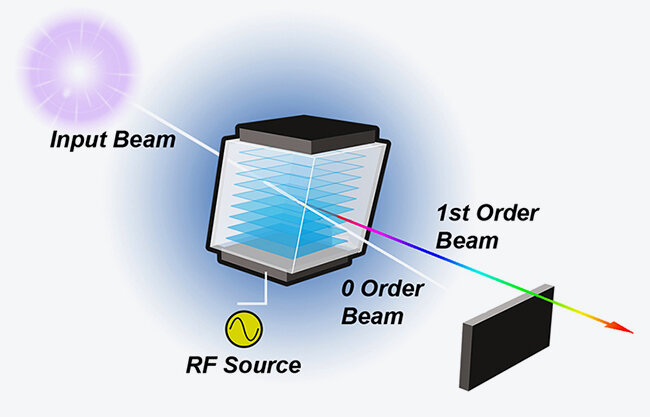

Q-switches are special modulators designed for use inside laser cavities. They are fabricated from high optical quality Fused Quartz, Flint Glass, and Tellurium Dioxide, or other acousto-optic materials with Brewster cut optical faces or durable hard oxide AR coatings for high optical power applications.
Key Features
-
High Damage Threshold
-
High Laser Peak Powers
-
Lower Noise Performance
-
Up to 80 MHz RF Frequency
-
Analog Light Intensity Modulation
-
Digital Switching On/Off
-
Water or Thermoelectrically cooled
-
Custom Configurations Available
Applications
-
Laser Marking, Laser Cutting
-
Pulsed Holography
-
Lithography
-
3D Microfabrication
-
Medical (Surgery)
-
Optical Data Storage
-
OEM Designs
Technical Specifications
| Model # | FSQ-24-2-BC | FSQ-27-5-BC | FSQ-80-5-BC | TEQ-27-4-BC | TEQ-80-20-BC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Substrate | SiO2 | Tellurium Dioxide (TeO2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Laser Wavelength (nm) |
Brewster Cut | Brewster Cut | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1064 nm | 1060 nm | 2940 nm | 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Active Aperture (mm) | 2 mm | 1 mm | 1.5 mm | 3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Center Frequency (MHz) |
24 | 27 | 80 | 27 | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Digital Modulation Bandwidth (MHz) |
2 | 5 | 6.5 | 3dB Bandwidth | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optical Transmission (%) |
99.8 | >99.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum Diffraction Efficiency (%) |
30 | 25 | >50 | >65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rise Time (nsec) | 100 | 85 | 150/630 | 80/400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Acoustic Velocity | 5.96E+3 m/sec | 4.2E+3 m/sec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wave Front Distortion | λ/10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Separation Angle | Separation Angle @1064 nm | 1° @ 2940 nm | 0.9° @ 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 mrad | 14mrad | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Input Impedance | 50 ohms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optical Polarization | Linear (Perpendicular to acoustic wave) | Linear | Perpendicular to Acoustic Wave |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V.S.W.R. | 2.1:1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
